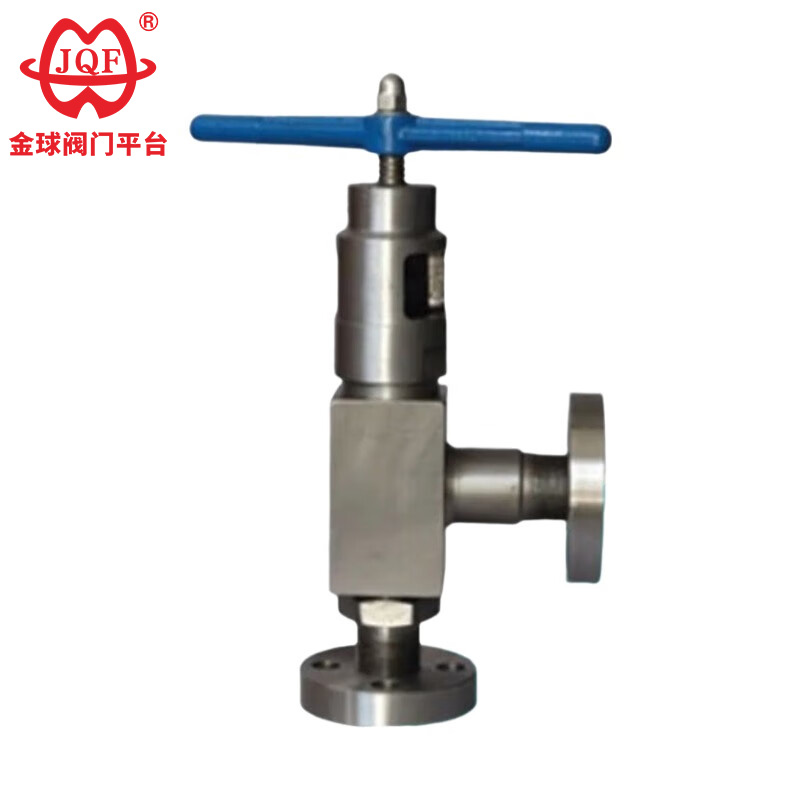

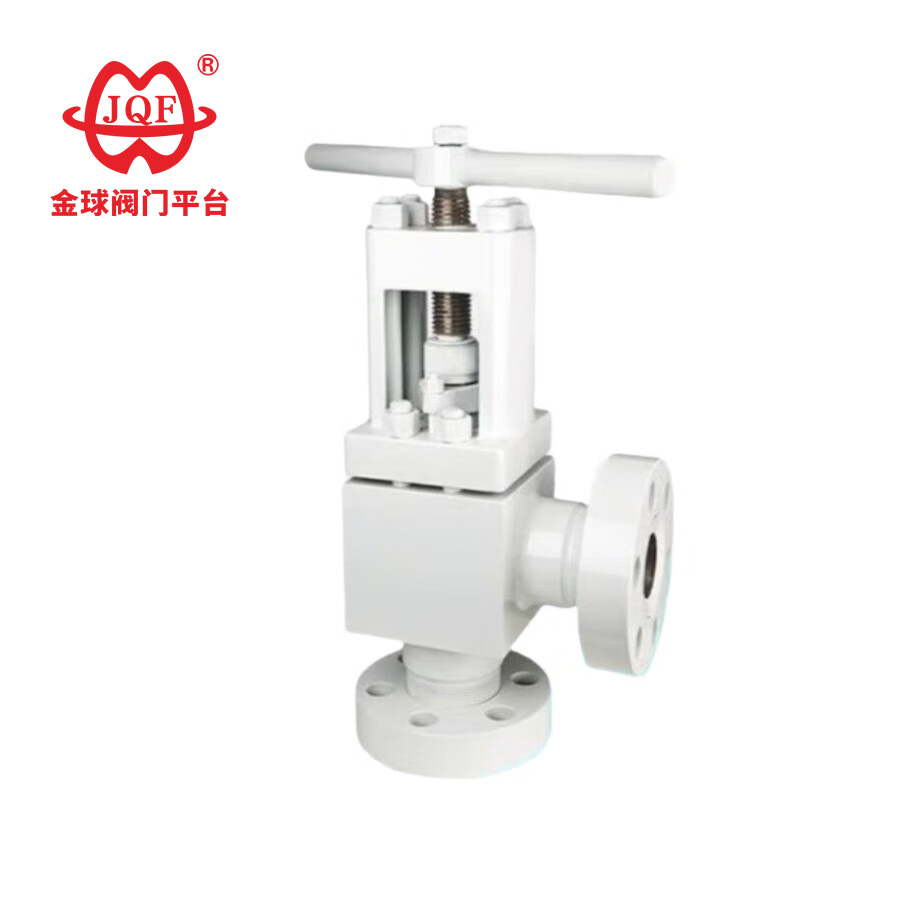

Högtrycksvinkeltyp klotventil

JQF Valve är en ventilfabrik och tillverkare i Kina, som ägnar sig åt service och handel med kulventiler av rostfritt stål och kolstål, slussventiler, klotventiler, backventiler, etc. Denna hållbara klotventil av högtrycksvinkeltyp använder banbrytande global ventilteknologi och är idealisk för användning i system för produktion av syntetiska ammoniakanläggningar för ammoniakproduktion. Den är hållbar och lätt att underhålla. Vi tillhandahåller one-stop, högkvalitativa ventillösningar till kunder över hela världen.

Skicka förfrågan

Produktbeskrivning

The biggest advantage of this customized high pressure angle type globe valve manufactured by Foshan Jinqiu Valve Co., LTD. supplier is that it can be installed at bends in piping systems, eliminating the need for 90° elbows and simplifying operation. This type of valve is ideally suited for use in synthetic ammonia production systems and refrigeration systems in fertilizer plants. For example, models J44H-160, J44H-320, L44H-160, and L44H-320 are all specifically designed for ammonia production systems.

Varför välja oss?

Brett urval av modeller:
Vi erbjuder ett brett utbud av diametrar av högkvalitativa klotventiler av högtrycksvinkeltyp från DN15 till DN200, såväl som olika tryckklasser som 1,6 MPa och 2,5 MPa (se specifikationstabellen ovan) för att möta dina olika rörledningslayout och tryckkrav.
Perfekt servicesupport:
Professionell rådgivning: Vårt tekniska team kan ge dig valstöd för att säkerställa att ventilen perfekt matchar ditt system.
Kvalitetssäkring: Vi tillhandahåller en tydlig garantiperiod för våra produkter och stödjer provtester.
Bekväm logistik: Stark paketering, nyckelkomponenter har tydlig färgkod, bekvämt för dig att räkna och installera på plats, vi kan också ordna effektiv internationell transport.

Genomförandestandarder

Följ reglerna	STANDARD
Design och tillverkning	GB 12233/GB 12235
Strukturens längd	GB 12221/JB96（Lång serie）
Strukturens längd	GB78/JB79（GB、HG、SH）
Trycktest	GB/T 13927
Tecken	GB 12220
Tillgänglighet	GB/T12252

Vinkelventil / gasspjäll 1,6 MPa huvudanslutningsstorlek

DN	L	D	D1	D2	f	b	z-φd	Do	H1	H2
15	65	95	65	45	2	14	4-φ14	100	240	265
20	75	105	75	55	2	16	4-φ14	100	245	270
25	80	115	85	65	2	16	4-φ14	120	250	275
32	95	135	100	78	2	18	4-φ18	140	260	290
40	100	145	110	85	2	18	4-φ18	140	290	325
50	115	160	125	100	2	20	4-φ18	160	300	335
65	145	180	145	120	2	20	4-φ18	180	355	400
80	155	195	160	135	2	22	4-φ18	240	400	450
100	175	215	180	155	2	24	8-φ18	240	455	495
125	200	245	210	185	2	26	8-φ18	280	530	560
150	240	280	240	210	2	28	8-φ23	320	605	650
200	275	335	295	265	2	30	8-φ23	360	650	770

Vinkelventil / gasspjäll 2,5 MPa huvudanslutningsstorlek

DN	L	D	D1	D2	f	b	z-φd	Do	H1	H2
15	65	95	65	45	2	16	4-φ14	120	245	270
20	75	105	75	55	2	16	4-φ14	120	250	275
25	80	115	85	65	2	16	4-φ14	140	260	290
32	95	135	100	78	2	18	4-φ18	140	290	325
40	100	145	110	85	3	18	4-φ18	160	300	335
50	115	160	125	100	3	20	4-φ18	180	355	400
65	145	180	145	120	3	22	8-φ18	220	400	450
80	155	195	160	135	3	22	8-φ18	280	450	495
100	175	230	190	160	3	24	8-φ23	320	530	590
125	200	270	220	188	3	28	8-φ25	380	600	650
150	240	300	250	218	3	30	8-φ25	400	650	770
200	275	360	310	278	3	34	12-φ23	450	700	850
