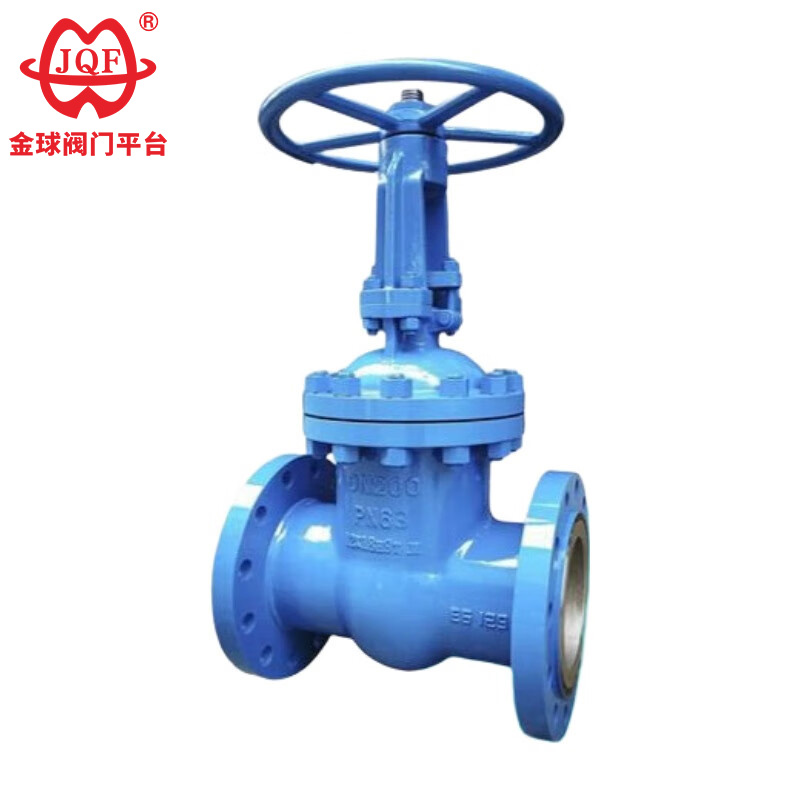

JQF Valve Factory tillverkar högkvalitativa GB-standardflänsventiler, som används i stor utsträckning i petrokemisk, termisk kraft och andra petroleumprodukter och ångledningar som öppnings- och stängningsanordningar för att ansluta eller skära av rörledningsmedia. Genom att välja olika material är skräddarsydda GB standard flänsade slussventiler lämpliga för olika medier såsom vatten, ånga, olja, salpetersyra, ättiksyra, starkt oxiderande media och urea, och finns tillgängliga i manuella, koniska växlar och elektriska versioner.
Kontroller före installation
Verifiera GB standard flänsade slussventiler materialkompatibilitet med flytande media, temperatur och tryck. Inspektera flänsytor för repor, se till att packningsmaterialet matchar servicevillkoren och kontrollera att bultar/muttrar uppfyller hållfasthetskraven.
Installationsjustering
Tvångsinrikta aldrig GB standardflänsade slussventiler. Felinriktning orsakar sätesförvrängning, läckor eller strukturell stress. Stöd rörledningar oberoende nära ventilen. Dra åt bultarna gradvis i ett stjärnmönster till ett jämnt vridmoment. Dra åt efter 24–48 timmars drift.
Operativ disciplin
Öppna eller stäng helt GB-standardflänsventilerna – delvis öppna lägen påskyndar erosion av säte/grind från höghastighetsflöde. Använd endast handrattar; undvik skiftnycklar/spakar. Stamsmörjning (EP-grade fett) är obligatoriskt kvartalsvis.
Testa underhåll
Hydrostatiskt testa GB standard flänsade slussventiler efter installationen vid 1,5× PN-klassificering innan systemet tas i drift. Isolera ventiler från nedströmsutrustning under testning. Årligen: kontrollera tätheten av packboxen, skaftets korrosion och flänsfogens integritet. Byt ut slitna packningsringar omedelbart för att stoppa flyktiga utsläpp.
Förvaringshantering
Förvara ventiler inomhus, skyddade från fukt. Behåll ändlocken på tills installationen.
1. Högeffektiv design: GB standardflänsventiler har en rationellt konfigurerad design som effektivt utnyttjar utrymmet, vilket ger överlägsen ventilkroppsstabilitet, minimerat vätskemotstånd och optimerad flödeskoefficient.
2. Förbättrad tätningslivslängd: Tätningsgränssnittet använder rostfritt stål och en hårdmetallbeläggning, vilket minimerar slitage och avsevärt förlänger livslängden.
3. Pålitlig och lätt att använda: Flexibel grafitpackning säkerställer pålitlig tätningsintegritet, vilket resulterar i smidig drift och minimalt vridmoment.
4. Mångsidiga manövreringsmetoder: GB standardflänsventiler är kompatibla med olika manövermekanismer, inklusive manuella, pneumatiska, elektriska och kugghjulsdrivna, för att möta olika applikationskrav.
5.Mångsidiga strukturer: Finns i olika strukturella konfigurationer, inklusive flexibel kil enkel grind, stel kil enkel grind eller parallell (dubbel) grind.
Designspecifikationer: GB / T 12234
Strukturlängd: GB / T 12221
Anslutningsfläns: JB / T 79.1
Provning och besiktning: JB / T 9092
Tryck - Temperatur: GB / T 9131
Produktidentifikation: GB / T 12220
| Nominellt tryck PN (MPa) | fall | testtryck (MPa) | Sluten | |
| Förseglad (flytande) | Tätning (gas) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Skalmaterial | Lämpliga media | Tillämplig temperatur (℃) |
| Kolstål (typ C) | Vatten, ånga, olja | ≤425 |
| Kromnickel titanstål (P-typ) | Salpetersyror | ≤200 |
| Krom nickel molybden titan stål (R typ) | Ättiksyra | ≤200 |
| Krom-molybden stål (typ I) | Vatten, ånga, olja | ≤550 |
| Kaross, motorhuv | Ventilplatta, säte | Ventilskaft | Stammutter | fyllmedel | Ratt |
| Kolstål | Högkvalitativt kolstål + karbid eller rostfritt stål | Krom rostfritt stål | Aluminium brons | Grafitasbestförpackning | Formbart järn |
| Krom nickel titan stål | Rostfritt stål, rostfritt stål + hårdmetall | Krom nickel-titan rostfritt stål | Aluminium brons | Teflon | Formbart järn |
| Krom nickel molybden titan stål | Rostfritt stål, rostfritt stål + hårdmetall | Krom nickel-titan rostfritt stål | Aluminium brons | Teflon | Formbart järn |
| Krom-molybden stål | Legerat stål + hårdmetall | Krom-molybden stål | Aluminium brons | Flexibel asbest | Formbart järn |

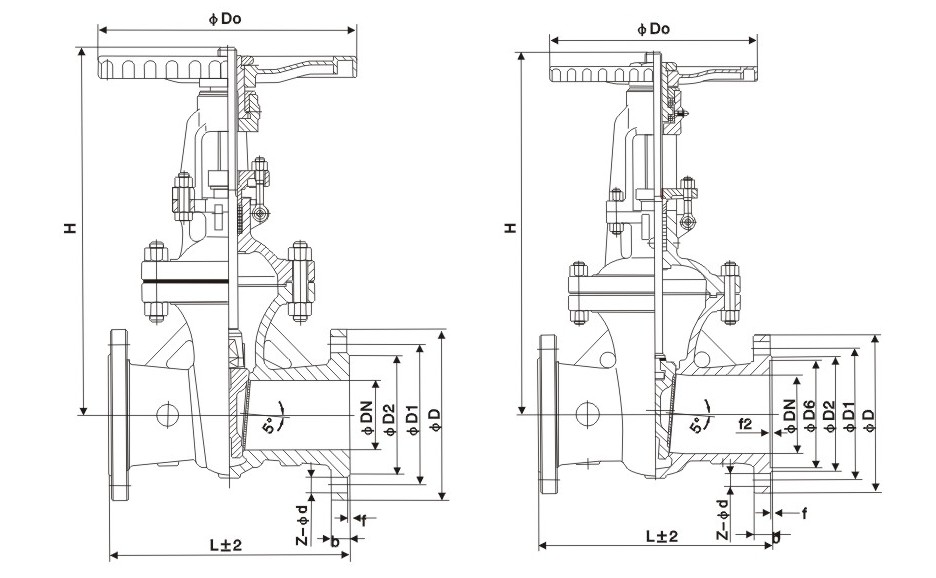

| Nominell diameter | Huvudmått och anslutningsmått | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
