Bevel Gear Gate Ventil

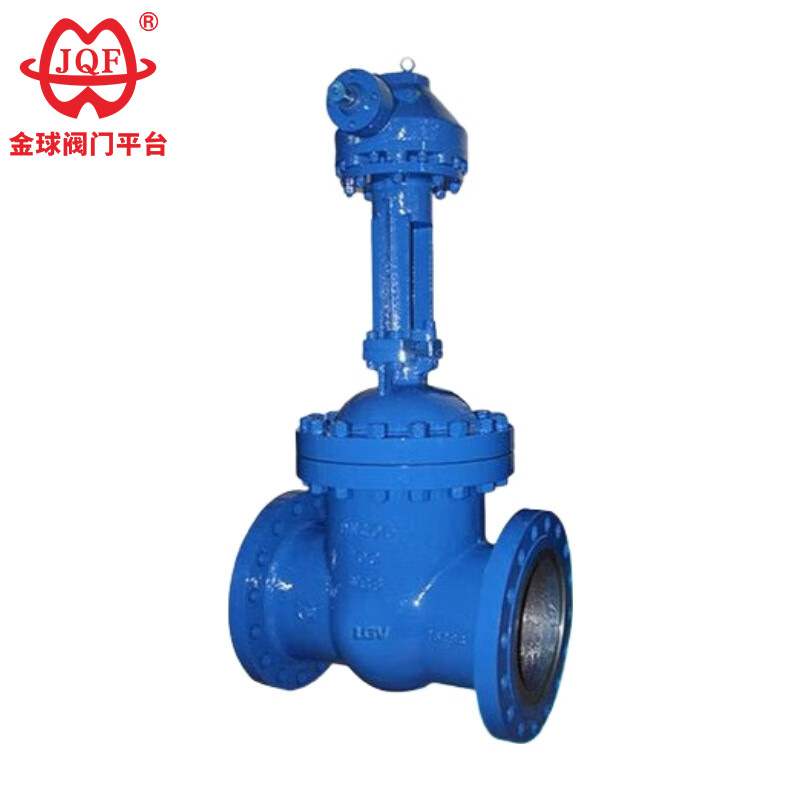

JQF Valve är en kinesisk ventiltillverkare och leverantör. Våra högkvalitativa koniska grindventiler är en typ av manuell grindventil som använder en konisk växellåda (spiralväxel) för öppning och stängning. Denna växellåda uppnår arbetsbesparande och vridmomentökande effekter, vilket gör dem särskilt lämpade för exakt och stabil styrning av grinden i förhållanden med stor diameter och högt tryck. Våra koniska grindventiler erbjuder betydande prisfördelar.

Skicka förfrågan

Produktbeskrivning

As the professional manufacturer of durable bevel gear gate valve, JQF Valve can also design and manufacture non-standard valve products according to customer requirements, providing you with networked, information-based, and intelligent industrial valves.

Produktanvändning

Z540H, Z540Y, Z540W typ PN16 ~ PN160 stål, konisk kugghjulsdriven kilslussventil tillverkad av Lianggu valve Co., Ltd. Konisk växeldrivning, flänsanslutning, elastisk grind av kiltyp. Materialet i sätets tätningsyta är en ytsvetslegering (Z540H-16C ~ 160, Z540Y-16C ~ 160, Z540Y-16I ~ 160I, Z540Y-16P ~ 160P, Z540Y-16R ~ 160R (160R), rostfritt stål (160R, 6P ~ 0W) Z540W-16R ~ 160R), nominellt tryck PN16 ~ PN160. Ventilhusets material är kolstål (Z540H-16C ~ 160, Z540Y-16C ~ 160), krommolybdenlegerat stål (Z540Y-16I ~ 160I), rostfritt stål (Z540W-16P ~ 160P, Z540Y ~1601, Z540Y ~1601W 160R, Z540Y- 16R ~ 160R) slussventil.

Produktfördelar:

1. Skräddarsydda koniska växelventiler har avancerade standarder, pålitlig tätning, överlägsen prestanda och ett attraktivt utseende.
2. Kilformad ventilplattastruktur för flexibel omkoppling.
3. Ventilplatta och säte är svetsade av Stellite-legering.
4. Ventilspindeln genomgår härdnings- och härdningsbehandling för förbättrad korrosions- och slitstyrka.
5. Flera rörflänsstandarder och flänstätningsytor är tillgängliga.
6. Högkvalitativa vinkelväxelventiler finns tillgängliga i olika kroppsmaterial för att passa olika tryck, temperatur och mediaförhållanden.

Prestandaparametrar

modell	PN	Arbetstryck/MPa	Driftstemperatur/℃	Lämpliga media
Z540H-16C-160	16-160	1,6-16,0	≤425	Vatten, ånga, olja
Z540Y-16C-160	16-160	1,6-16,0	≤425	Vatten, ånga, olja
Z540H-16I-160	16-160	1,6-16,0	≤550	Ånga, olja
Z540W-16P-40P	16-40	1,6-4,0	≤150	Frätande media
Z540Y-16P-160P	16-160	1,6-16,0	≤150	Frätande media
Z540W-16R-40R	16-40	1,6-4,0	≤150	Frätande media
Z540Y-16R-160R	16-160	1,6-16,0	≤150	Frätande media

Huvudform och anslutningsmått

Nominell diameter	Huvudmått och anslutningsmått
Nominell diameter	L	D	D1	D2	b		Z-d	H
Z540H-16C
200	400	335	295	265		26-3	12-Φ23	730
250	450	405	355	320		30-3	12-Φ25	897
300	500	460	410	375		30-3	12-Φ25	1032
350	550	520	470	435		34-4	16-Φ25	1170
400	600	580	525	485		36-4	16-Φ30	1330
450	650	640	585	545		40-4	20-Φ30	1541
500	700	705	650	608		44-4	20-Φ34	1676
600	800	840	770	718		48-5	20-Φ36	1874
700	900	910	840	788		50-5	24-Φ36	2083
800	1000	1020	950	898		52-5	24-Φ41	2400
Z540H-25
200	400	360	310	278		34-3	12-Φ25	730
250	450	425	370	332		36-3	12-Φ30	897
300	500	485	430	390		40-4	16-Φ30	1032
350	550	550	490	448		44-4	16-Φ34	1170
400	600	610	550	505		48-4	16-Φ34	1330
450	650	660	600	555		50-4	20-Φ34	1541
500	700	730	660	610		52-4	20-Φ36	1676
600	800	840	770	718		56-5	20-Φ41	1874
700	900	955	875	815		60-5	24-Φ42	2083
800	1000	1070	990	930		64-5	24-Φ48	2400

Strukturbild
