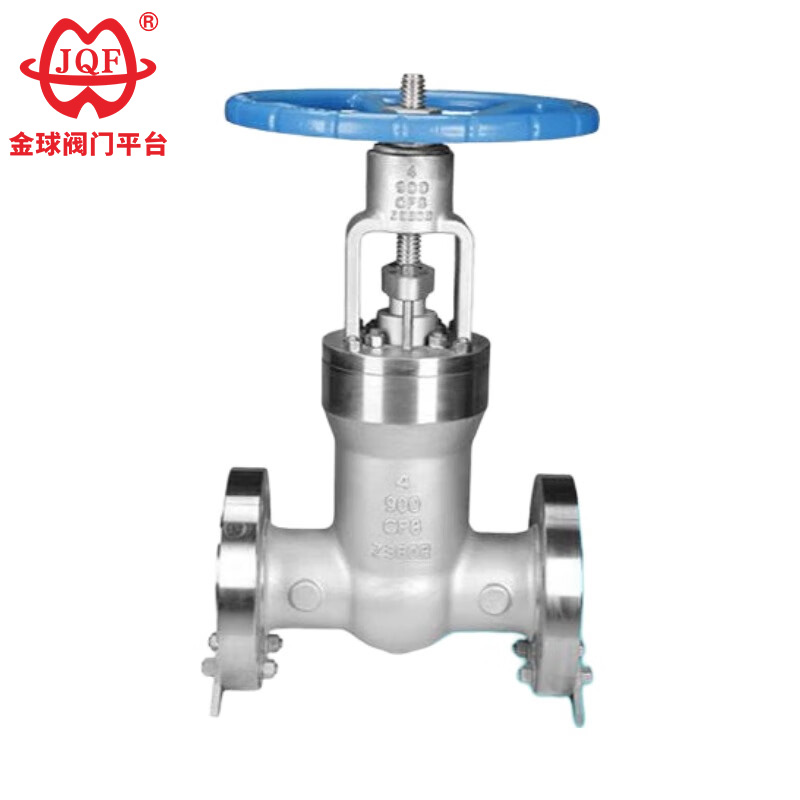

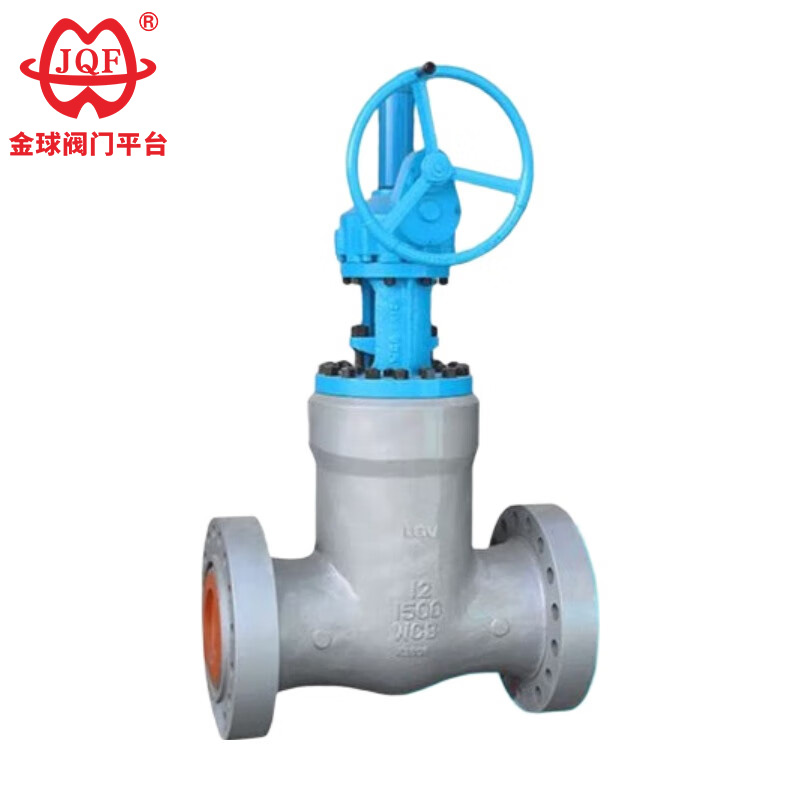

API High Pressure Gate Valve

JQF Valve factory's durable API high pressure gate valve features a gate design for the opening and closing element. The gate is made of ductile iron and uses an integral rubber coating process, combined with a flat-bottom gate seat structure, effectively reducing debris accumulation and improving sealing performance. Because the sealing surface of the API High Pressure Gate Valve is susceptible to erosion, has a larger overall size, and a longer opening and closing time, it is often used in infrequently operated applications.

Executive Standard

Designkriterier: API 600 / ASME B16.34
Strukturlängd ASME B16.10
Stumsvetsstorlek ASME B16.5
Test och inspektion API 598
Tryck - Temperatur: ASME B16.34

Drag

API högtrycksventiler kallas även kraftverksventiler. De används främst i olika rörsystem i termiska kraftverk, ansvariga för att ansluta eller koppla bort flödet av media (som vatten eller ånga). Jämfört med vanliga ventiler är den enastående egenskapen hos kraftverksventiler deras förmåga att motstå mycket höga temperaturer och tryck. De har också en speciell design - en självtätande struktur. Denna design har en fördel: ju högre systemtryck, desto bättre tätningseffekt. Dessa egenskaper gör att de används i stor utsträckning under specifika arbetsförhållanden med hög temperatur och högt tryck, och de är svåra att ersätta med andra ventilprodukter.
1. Friktionsfri öppning och stängning: Denna funktion löser problemet med friktion mellan tätningsytorna på traditionella ventiler, vilket resulterar i mer stabil tätningsprestanda.
2. Toppmonterad struktur: Efter att ventilen har installerats på rörledningen, om inspektion eller underhåll krävs, kan det göras direkt online utan att ta bort den. Detta minskar stilleståndstiden avsevärt och sparar underhållskostnader.
3. Enkelsätesdesign: Eliminerar problemet med onormal tryckökning i ventilkaviteten som påverkar säker användning.
4. Design med lågt vridmoment: Ventilskaftet, designat med en speciell struktur, möjliggör enkel öppning och stängning med minimal kraft.
5. Kilformad tätningsstruktur: API högtrycksslussventilen använder den mekaniska kraften som tillhandahålls av ventilskaftet för att pressa den kilformade grinden mot ventilsätet för att uppnå tätning, vilket säkerställer att ventilens tätningsprestanda förblir stabil och opåverkas av fluktuationer i rörledningstrycket.
6. Självrengörande tätningsytastruktur: När grinden på API High Pressure Gate Valve lutar öppen från ventilsätet, flyter vätskan i rörledningen jämnt längs hela omkretsen av grindens tätningsyta. Detta förhindrar höghastighetsvätska från att erodera endast en del av ventilsätet och spolar även bort ackumulerade föroreningar på tätningsytan, vilket uppnår självrengöring.

Prestandaparametrar

Huvuddelens material

Huvudform och anslutningsmått
