1. Inspektion före installation: Bekräfta ventilmaterialets kompatibilitet med flytande medium, temperatur och tryck. Inspektera den slitstarka GB Standard rostfria portventilens ändyta för repor. Se till att packningsmaterialet uppfyller användningskraven och bekräfta att bultarna/muttrarna uppfyller hållfasthetskraven.
2. Installation Inriktning: Tvinga inte inriktningen. Felinriktning kan leda till deformation av ventilsätet, läckage eller strukturell stress. Stöd rörledningen självständigt nära ventilen. Dra åt bultarna gradvis i en stjärnformad sekvens tills ett jämnt vridmoment uppnås. Efter att systemet har körts i 24-48 timmar, dra åt bultarna igen.
3. Driftsprocedurer: Den högkvalitativa GB-standardventilen i rostfritt stål ska vara helt öppen eller helt stängd – partiell öppning påskyndar erosionen av ventilsätet/-plattan av höghastighetsvätska. Använd endast handratten; använd aldrig en skiftnyckel/spak. Ventilskaftet måste smörjas kvartalsvis.
4. Testning och underhåll: Efter installationen, innan systemet tas i drift, bör ett statiskt trycktest utföras på GB Standard rostfritt stål grindventil vid 1,5 gånger PN-märktrycket. Under testning bör ventilen isoleras från nedströmsutrustning.
5.Förvaring och hantering: Ventiler ska förvaras inomhus och skyddas från fukt. Innan monteringen ska ändlocken förbli i installerat läge.

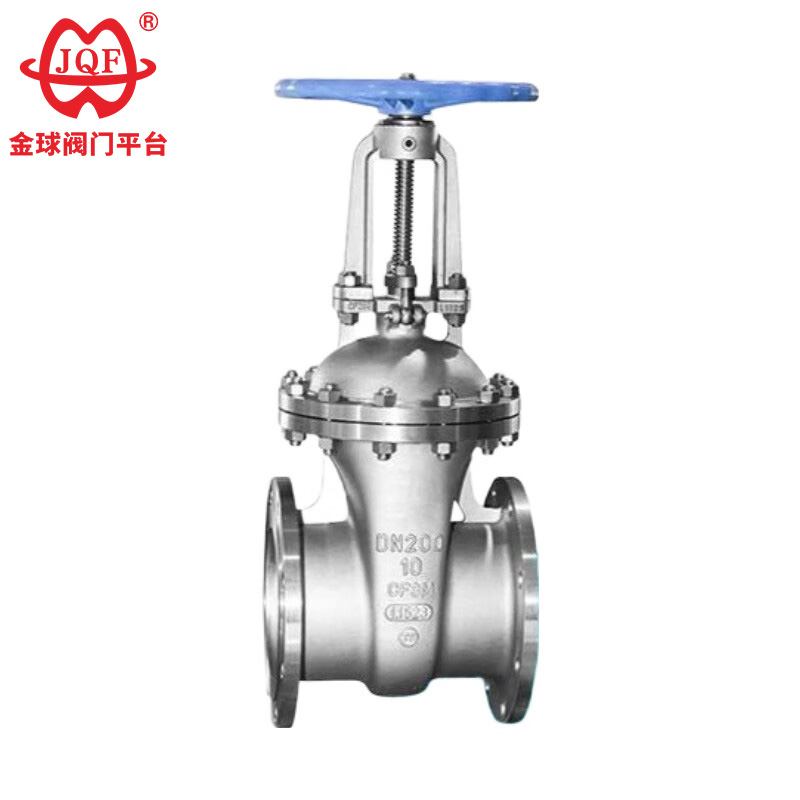

1. GB Standard rostfritt stål grindventil är gjord av austenitiskt rostfritt stål, som har utmärkt motståndskraft mot korrosion från oxiderande sura medier.
2. När mediet strömmar genom GB Standard Stainless Steel Gate Valve förblir flödesriktningen oförändrad, vilket resulterar i lågt vätskemotstånd.
3. Grindens rörelseriktning är vinkelrät mot mediets flödesriktning, vilket resulterar i lågt öppnings- och stängningsmoment och enkel drift.
4. Mediets flödesriktning är obegränsad, utan att störa vätskeflödet eller minska trycket. Mediet kan flöda från vardera sidan av slussventilen, vilket uppnår sitt avsedda syfte. Den är särskilt lämplig för rörledningar där mediets flödesriktning kan ändras.
5. GB-standardventilen i rostfritt stål är vertikalt installerad i ventilkroppen, vilket resulterar i en kort strukturell längd.
6. GB Standard rostfritt stål grindventil har bra tätningsprestanda. Slitage på tätningsytan är minimal när den är helt öppen.
Designspecifikationer: GB / T 12234
Strukturlängd: GB / T 12221
Anslutningsfläns: JB / T 79.1
Provning och besiktning: JB / T 9092
Tryck - Temperatur: GB / T 9131
Produktidentifikation: GB / T 12220
| Nominellt tryck PN (MPa) | fall | testtryck (MPa) | Sluten | |
| Förseglad (flytande) | Tätning (gas) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Skalmaterial | Lämpliga media | Tillämplig temperatur (℃) |
| Kromnickel titanstål (P-typ) | Salpetersyror | ≤200 |
| Krom nickel molybden titan stål (R typ) | Ättiksyra | ≤200 |
| Kaross, motorhuv | Ventilplatta, säte | Ventilskaft | Stammutter | fyllmedel | Ratt |
| Krom nickel titan stål | Rostfritt stål, rostfritt stål + hårdmetall | Krom nickel-titan rostfritt stål | Aluminium brons | Teflon | Formbart järn |
| Krom nickel molybden titan stål | Rostfritt stål, rostfritt stål + hårdmetall | Krom nickel-titan rostfritt stål | Aluminium brons | Teflon | Formbart järn |
| Nominell diameter | Huvudmått och anslutningsmått | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41W-16P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41W-25P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
