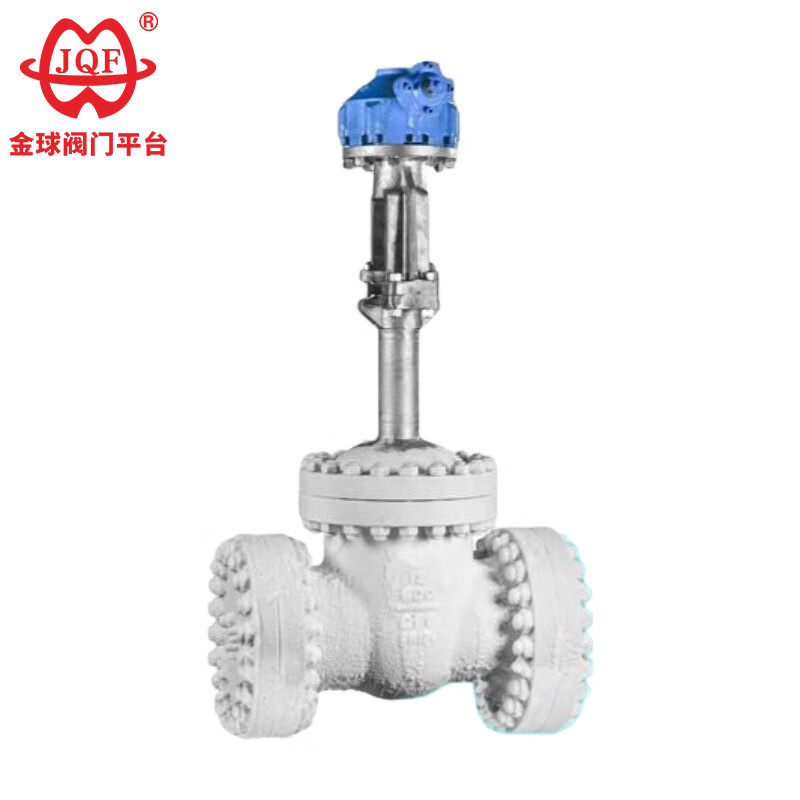

Kryogen grindventil i rostfritt stål

JQF Valve är en ventiltillverkare med över 20 år i Kina, som främst producerar kulventiler, slussventiler, klotventiler, fjärilsventiler och magnetventiler. Vår högkvalitativa kryogena slussventil i rostfritt stål är speciellt designad för extrema driftsförhållanden med mediatemperaturer under -46°C. Den är lämplig för kryogena medier som metan, flytande naturgas, hexen, koldioxid, flytande ammoniak, flytande syre, flytande kväve och flytande väte.

Skicka förfrågan

Produktbeskrivning

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Prestandaparametrar

modell		DZ40Y-16	DZ40Y-25
Arbetstryck (MPa)		1.6	2.5
rätt temperatur (℃)		LC3≥-101，LCB≥-46，LCC≥-46,1Cr18Ni9Ti≥-196
material	fyllmedel	Baptisttetrafluoretylenasbestrep
	Ratt	QT450-10
	Stammutter	ZCuA110Fe3
	Ventilskaft	1Cr18Ni9Ti
	Packning	Lågtemperatur asbest

Drag

1. Kavitetstryckneutralisering: Den konstruerade tryckbalanseringsöppningen som är integrerad i ventilinloppsytan på den kryogena slussventilen av rostfritt stål neutraliserar aktivt tryckskillnader, vilket förhindrar att skadliga medier ansamlas i ventilhåligheten.
2. Termodynamiskt optimerat lock: Lockets höjd beräknas dynamiskt baserat på driftstemperaturprofilen för att bibehålla den sammanpressande integriteten hos skaftpackningen under hela temperaturcykeln.
3. Tribologisk materialkalibrering: Exakta specifikationer för packningsringen och packningsmaterialen säkerställer kemisk stabilitet över det specificerade driftstemperaturintervallet.
4. Garanti för metallurgisk prestanda: Komponenternas kemiska sammansättning och kristallstruktur är noggrant validerade för att säkerställa slagseghet och duktilitet över ett brett temperaturområde.
5. Universell gränssnittsarkitektur: En mängd olika standardflänskonfigurationer och tätningsmorfologialternativ för den kryogena slussventilen i rostfritt stål uppfyller globala krav på integrering av rörledningar.

Huvudform och anslutningsmått

Nominell diameter	Huvudmått och anslutningsmått
Nominell diameter	L	D	D1	D2	b	Z-d	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

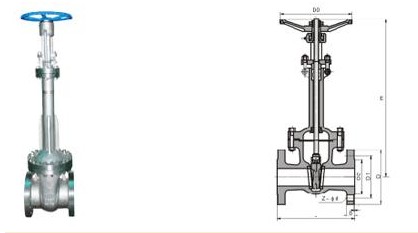

Strukturbild

All text, data och bilder i den här artikeln är endast för referens. Om du behöver se mer produktprestanda, strukturstorlek, pris och andra detaljer. Vänligen kontakta oss.
