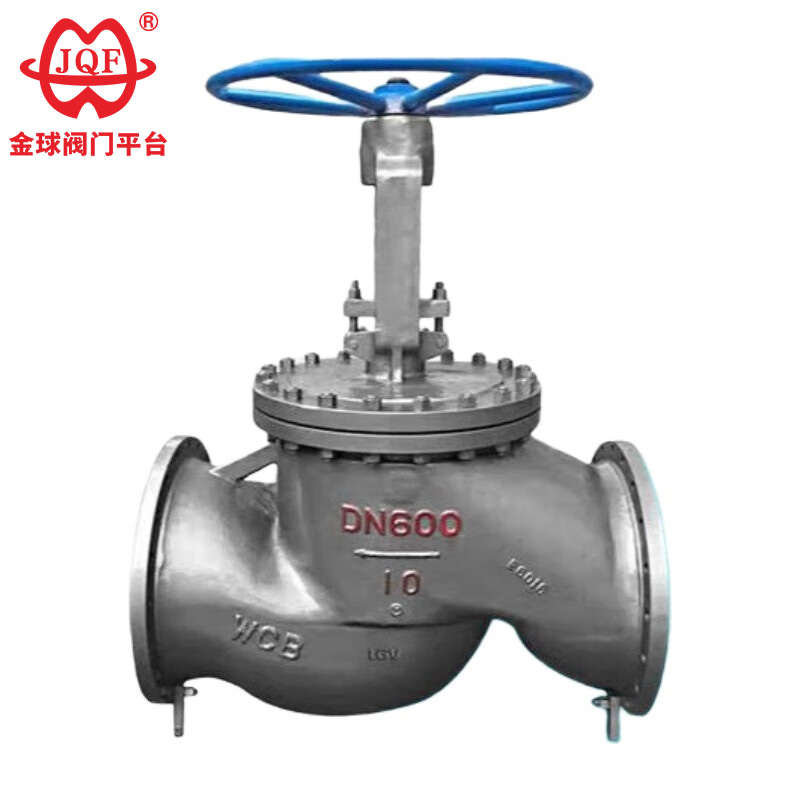

GB Standard klotventil

De högkvalitativa och kundanpassade J41H, J41Y och J41W typ GB standard klotventiler tillverkas av JQF Valve, en professionell ventiltillverkare i Kina. Deras öppnings- och stängningsdelar är cylindriska ventilskivor, och tätningsytan är antingen plan eller konisk. Ventilskivorna rör sig linjärt längs vätskecentrumlinjen. GB standard klotventiler är endast lämpliga för helt öppna eller helt stängda applikationer och används i allmänhet inte för flödesreglering, men flödesreglering och strypning kan utföras enligt kundens behov.

Skicka förfrågan

Produktbeskrivning

Foshan Jinqiu Valve Co., Ltd. is a manufacturing factory integrating valve R&D, manufacturing, sales, and service. Our durable GB standard globe valves are specifically designed for oxygen pipelines, ensuring safe, stable, and efficient operation. Made from high-quality materials and undergoing rigorous degreasing and cleaning processes, these valves effectively prevent combustion risks and guarantee reliable sealing performance.

GB standard klotventil i lager är lämplig för tryckområdena PN1.6-PN16 och storlekarna DN15-DN400, de används alltid inom metallurgi, kemi, medicinsk gas och energiindustri.

Strukturella egenskaper

Vi förnyar och strävar kontinuerligt efter excellens och håller jämna steg med tiden med sina högkvalitativa GB-standardventiler och enastående kundservice! Vi introducerar aktivt avancerad utrustning, företagsledning och teknisk servicepersonal, och strävar efter att bygga ett högkvalitativt inhemskt och internationellt ventilmärke. Vi välkomnar nya och gamla kunder att besöka och inspektera våra anläggningar, samarbeta för ömsesidig nytta och gemensamt skapa en bättre framtid!

Executive Standard

Designspecifikationer: GB / T 12235
Strukturlängd: GB / T 12221
Flänsanslutning: JB / T 79
Test och inspektion: JB / T 9002
Produktidentifikation: GB / T 12220
Leveransspecifikationer: JB / T 7928

Drag

1. Strömlinjeformad och optimerad struktur: En förenklad design förbättrar komponenttillverkningen och utrustningens underhållseffektivitet med 30 %. 2. Omedelbar öppnings- och stängningskontroll: Micro-stroke-strukturkonstruktionen uppnår en öppnings- och stängningshastighet på 0,8 sekunder per cykel. 3. Långvarigt tätningssystem: Den självsmörjande tätningsytteknologin ger en ultralåg friktionskoefficient; det sammansatta tätskiktet har en livslängd mot åldrande som överstiger 50 000 öppnings- och stängningscykler.

Prestandaparametrar

modell		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
Arbetstryck (MPa)		1,6–16,0
rätt temperatur (℃)		≤425		≤150
Lämpliga media		Vatten, ånga, olja		Svagt frätande medium
material	Kaross, motorhuv	Kolstål		Krom nickel-titan rostfritt stål
	Ventilskaft	Krom rostfritt stål		Krom nickel-titan rostfritt stål
	Tätningsyta	Ytläggning av järnbaserade legeringar	Hårdbeläggningslegering	Kroppsmaterial
	fyllmedel	Asbestgrafit, flexibel grafit, PTFE

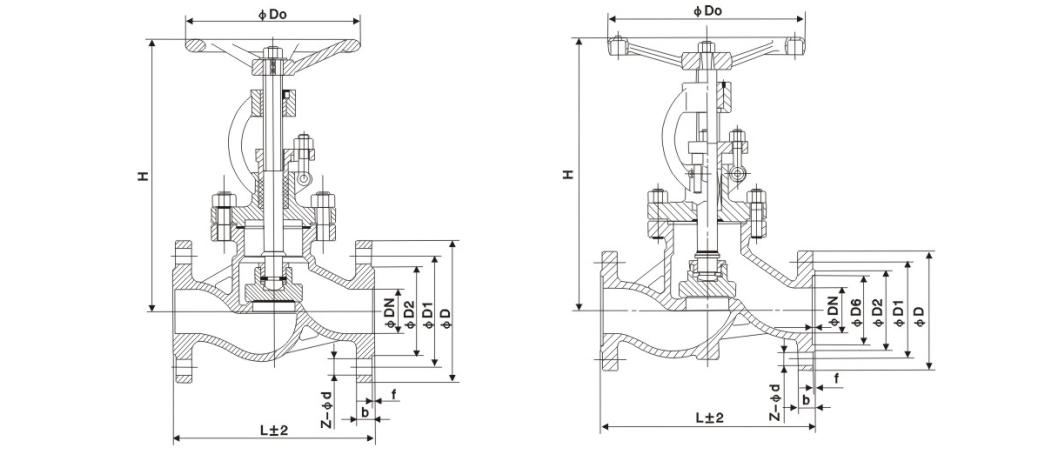

Huvudformen och anslutningsstorleken

Nominell diameter	Huvudmått och anslutningsmått
Nominell diameter	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

Strukturbild
