Globventil i rostfritt stål
  • Globventil i rostfritt stålGlobventil i rostfritt stål

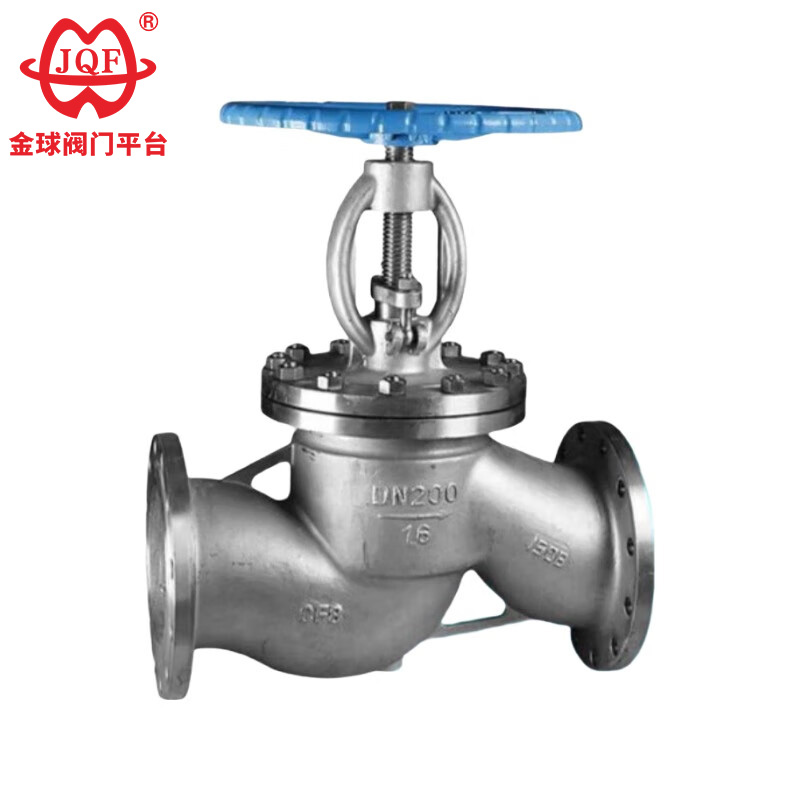

Globventil i rostfritt stål

Slitstark J41H, J41Y, J41W globventil i rostfritt stål tillverkad av JQF Valve. Dess öppnings- och stängningsdel är en cylindrisk ventilklaff, tätningsytan är platt eller konisk och ventilklaffen rör sig linjärt längs vätskans mittlinje. Den rostfria avstängningsventilen är endast lämplig för full öppning och full stängning. Den används vanligtvis inte för att justera flödeshastigheten. Den kan justeras och strypas när den är anpassad.
Foshan Jinqiu Valve Co., LTD. är en högkvalitativ tillverkare av globventiler i rostfritt stål som integrerar design, utveckling, tillverkning, försäljning och service. Våra huvudprodukter inkluderar olika styrventiler, elektriska ventiler, pneumatiska ventiler, magnetventiler, manuella ventiler, ställdon och ventiltillbehör.
Vår klotventil i rostfritt stål är en slussventil med en gjuten kropp i rostfritt stål, flänsanslutningar i båda ändar och en slussventilstruktur. Dess kärnfunktion är att exakt reglera flödet eller på ett tillförlitligt sätt stänga av mediet i rörledningar.
På grund av dess utmärkta korrosionsbeständighet och pålitliga tätningsprestanda har den blivit en av de föredragna ventilerna för korrosiva media eller högrenlighetstillämpningar inom kemisk, petrokemisk, livsmedels- och läkemedelsindustri.
Customers trust JQF valves' high quality, reliable performance, and good and comprehensive customer service. We will continue to innovate to provide first-class valve solutions.

1. Enkel struktur: Utformningen av klotventilen i rostfritt stål är enkel, vilket gör tillverkning och underhåll bekvämt och effektivt.
2. Snabb respons: Kort arbetsslag möjliggör extremt snabb ventilöppning och stängning.
3. Hållbar tätning: Utmärkt tätningseffekt, minimalt friktionsmotstånd och lång livslängd.

Executive Standard

Designspecifikationer: GB / T 12235
Strukturlängd: GB / T 12221
Flänsanslutning: JB / T 79
Provning och besiktning: JB / T 9002
Produktidentifikation: GB / T 12220
Leveransspecifikationer: JB / T 7928

Prestandaparametrar

modell J41H-16C~160C J41Y-16C~160C J41W-16P~160P
Arbetstryck (MPa) 1,6–16,0
rätt temperatur (℃) ≤425 ≤150
Lämpliga media Vatten, ånga, olja Svagt frätande medium
material Kaross, motorhuv Kolstål Krom nickel-titan rostfritt stål
Ventilskaft Krom rostfritt stål Krom nickel-titan rostfritt stål
Tätningsyta Ytläggning av järnbaserade legeringar Hårdbeläggningslegering Kroppsmaterial
fyllmedel Asbestgrafit, flexibel grafit, PTFE

Huvudformen och anslutningsstorleken

Nominell diameter Huvudmått och anslutningsmått
L D D1 D2 b Z-d H D0
J41H-16C
15 130 95 65 45 14-2 4-Φ14 170 120
20 150 105 75 55 14-2 4-Φ14 190 140
25 160 115 85 65 14-2 4-Φ14 205 160
32 180 135 100 78 16-2 4-Φ18 270 180
40 200 145 110 85 16-3 4-Φ18 310 200
50 230 160 125 100 16-3 4-Φ18 358 240
65 290 180 145 120 18-3 4-Φ18 373 240
80 310 195 160 135 20-3 8-Φ18 435 280
100 350 215 180 155 20-3 8-Φ18 500 300
125 400 245 210 185 22-3 8-Φ18 614 320
150 480 280 240 210 24-3 8-Φ23 674 360
200 600 335 295 265 26-3 12-Φ23 811 400
250 650 405 355 320 30-3 12-Φ25 969 450
300 750 460 410 375 30-3 12-Φ25 1145 580
350 850 520 470 435 34-4 16-Φ25 1280 640
400 980 580 525 485 36-4 16-Φ30 1452 640
J41H-25C
15 130 95 65 45 16-2 4-Φ14 170 120
20 150 105 75 55 16-2 4-Φ14 190 140
25 160 115 85 65 16-2 4-Φ14 205 160
32 180 135 100 78 18-2 4-Φ18 270 180
40 200 145 110 85 18-3 4-Φ18 310 200
50 230 160 125 100 20-3 4-Φ18 358 240
65 290 180 145 120 22-3 8-Φ18 373 240
80 310 195 160 135 22-3 8-Φ18 435 280
100 350 230 190 160 24-3 8-Φ23 500 300
125 400 270 220 188 28-3 8-Φ25 614 320
150 480 300 250 218 30-3 8-Φ25 674 360
200 600 360 310 278 34-3 12-Φ25 811 400
250 650 425 370 332 36-3 12-Φ30 969 450
300 750 485 430 390 40-4 16-Φ30 1145 580
350 850 550 490 448 44-4 16-Φ34 1280 640
400 980 610 550 505 48-4 16-Φ34 1452 640

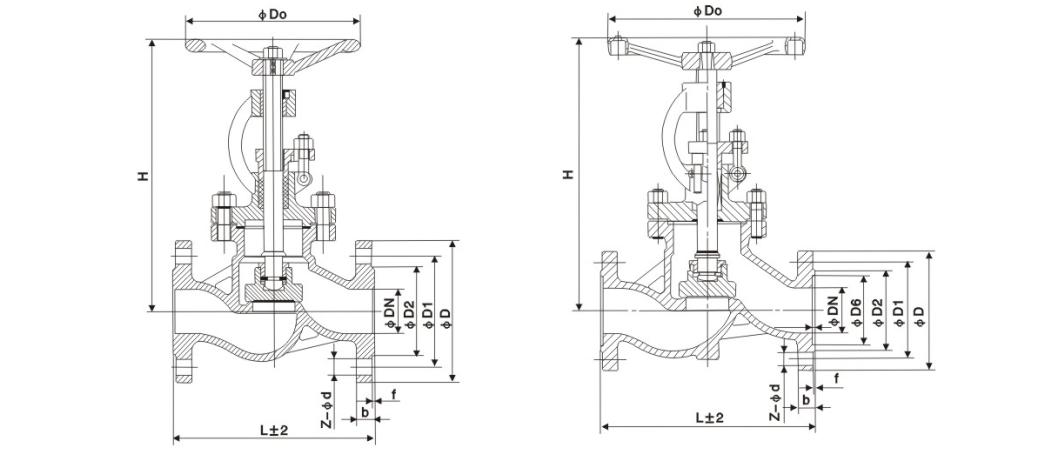

Strukturbild
