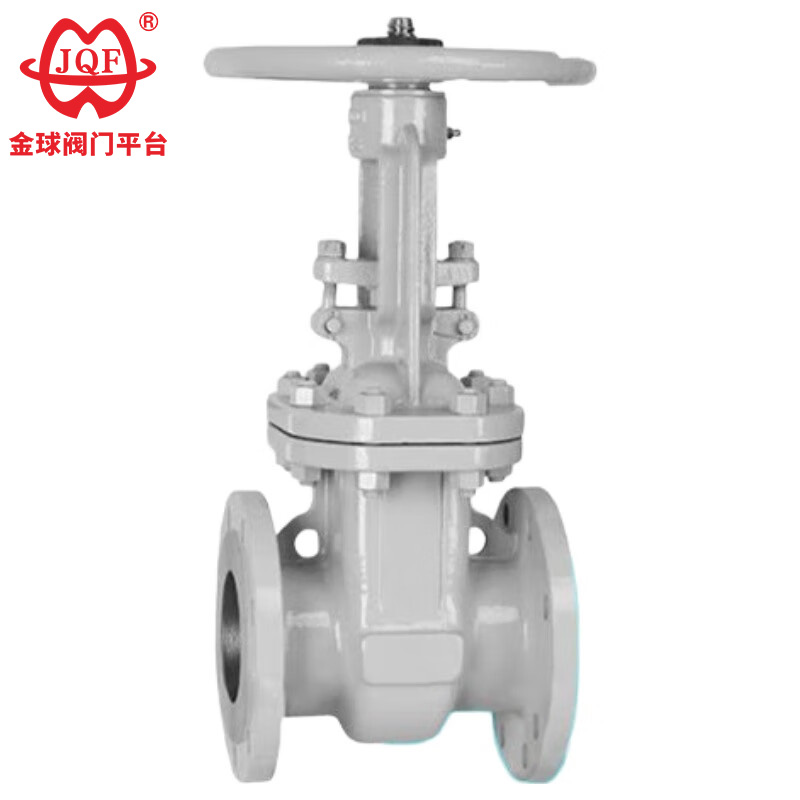

Rysk standard portventil

JQF Valve är en storskalig ventiltillverkare i Kina, som integrerar vetenskaplig forskning, utveckling, design, produktion, försäljning och service. Denna högkvalitativa ryska standardportventil i lager, icke-stigande spjällslussventil är gjord av segjärn och utrustad med en fjädrande gummitätningsring för att säkerställa pålitlig tätning och hållbarhet. Dess kompakta struktur ger hög styvhet och tillförlitlighet, medan den fjädrande grinddesignen förhindrar deformation under onormala belastningar eller temperaturer. Ventilen är utrustad med rullager för enkel drift i större storlekar och stödjer skräddarsydda material och sätesalternativ för att möta olika driftsförhållanden.

Skicka förfrågan

Produktbeskrivning

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Rymdoptimerad vätskedynamikarkitektur: Den strukturellt optimerade chassidesignen ger ventilkroppen exceptionell styvhet och fri flödesgeometri, vilket minimerar tryckfallet.
2. Avancerad sammansatt tätningsyta: Den ryska standardportventilen använder egen metallurgisk teknologi för att kombinera korrosionsbeständiga legeringar med en volframkarbidmatris, vilket uppnår en exceptionellt lång livslängd som vida överträffar industristandarder.
3. Friktionsfritt spindeloperativsystem: Anisotropa grafitpackningsringar säkerställer en spindeltätning utan läckage samtidigt som den ger en tydlig aktivering med lågt vridmoment för enkel och enkel användning.
4. Multi-Mode aktiveringsintegration: Den ryska standardportventilen erbjuder omfattande aktiveringskompatibilitet, inklusive manuella handrattar, pneumatiska ställdon, elmotorer och planetväxelreducerare, vilket möjliggör universell användning.
5. Konfigurerbar ventilskivtopologiplattform: Tre olika tätningskonfigurationer: tryckanpassad flexibel enkelgrind, högbelastningsstyv enkelgrind och dubbelriktad parallellport.

Genomförandestandarder

Designspecifikationer: GB / T 12234
Strukturlängd: GB / T 12221
Anslutningsfläns: r0CT12815-08-I
Provning och besiktning: JB / T 9092
Tryck - Temperatur: GB / T 9131
Produktidentifikation: GB / T 12220

Prestandaparametrar

Nominellt tryck PN (MPa)	fall	testtryck (MPa)		Sluten
Nominellt tryck PN (MPa)	fall	Förseglad (flytande)	Tätning (gas)	Sluten
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Lämpligt medium och lämplig temperatur

Skalmaterial	Lämpliga media	Tillämplig temperatur (℃)
Kolstål (typ C)	Vatten, ånga, olja	≤425
Kromnickel titanstål (P-typ)	Salpetersyror	≤200
Krom nickel molybden titan stål (R typ)	Ättiksyra	≤200
Krom-molybden stål (typ I)	Vatten, ånga, olja	≤550

Huvuddelens material

Kaross, motorhuv	Ventilplatta, säte	Ventilskaft	Stammutter	fyllmedel	Ratt
Kolstål	Högkvalitativt kolstål + karbid eller rostfritt stål	Krom rostfritt stål	Aluminium brons	Grafitasbestförpackning	Formbart järn
Krom nickel titan stål	Rostfritt stål, rostfritt stål + hårdmetall	Krom nickel-titan rostfritt stål	Aluminium brons	Teflon	Formbart järn
Krom nickel molybden titan stål	Rostfritt stål, rostfritt stål + hårdmetall	Krom nickel-titan rostfritt stål	Aluminium brons	Teflon	Formbart järn
Krom-molybden stål	Legerat stål + hårdmetall	Krom-molybden stål	Aluminium brons	Flexibel asbest	Formbart järn

Huvudform och anslutningsmått

Nominell diameter	Huvudmått och anslutningsmått
Nominell diameter	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

Strukturbild

Hot Tags: Russian Standard Gate Valve, Kina, Anpassad, Kvalitet, Hållbar, Avancerad, Tillverkare, Leverantör, Fabrik, i lager
